Home > 제품소개 > Negative ebeam resist

Negative ebeam resist

2. HSQ - Negative E-beam Resist
ㆍ  Hydrogen silsesquioxane (HSQ), with a chemical formula of HSiOx, is a high purity, silsesquioxane-based semiconductor grade polymer applicable as a negative tone resist for electron beam patterns, EUV, nanoimprint lithography and Step and Flash Imprint Lithography (SFIL).
ㆍ  It is readily soluble in non-polar organic solvents like methyl isobutylketone (MIBK), methyl siloxane and toluene for thin-film fabrication.
ㆍ  Thickness: 12 nm - over 1100 nm. Solution Concentrations: 1 – 45%.
ㆍ  50ml, 100ml 등 이외 용량 선택 가능. 파우더 제공 가능.

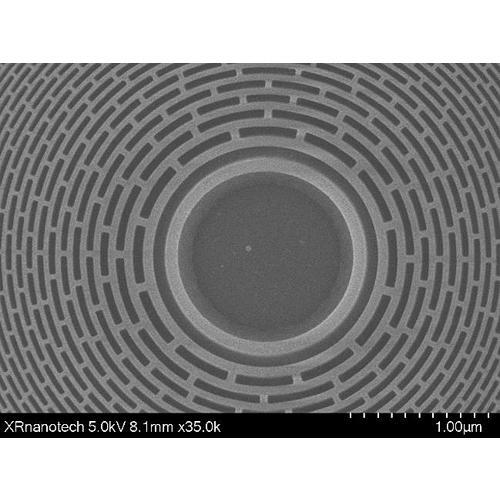

HSQ - Negative E-beam Resist

▶ 주요 특징


  • 용액 농도: 1 - 45%
  • Excellent line edge
  • 10nm 이하 패턴 형성
  • 액체, 분말 또는 자가 희석 키트로 맞춤 제공


▶ 소개



수소 실세스퀴옥산(HSQ)은 전자빔, EUV, 나노임프린트 리소그래피 및 SFIL용 고순도 네거티브 톤 레지스트입니다. MIBK, 메틸 실록산, 톨루엔에 용해되며, 서브-10nm 해상도의 고밀도 패턴을 지원합니다.

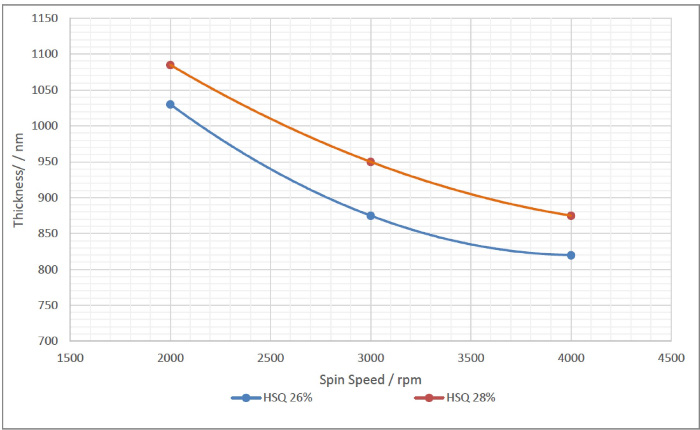

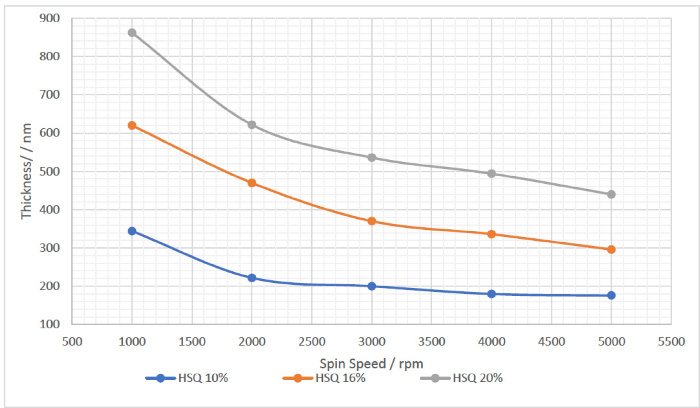

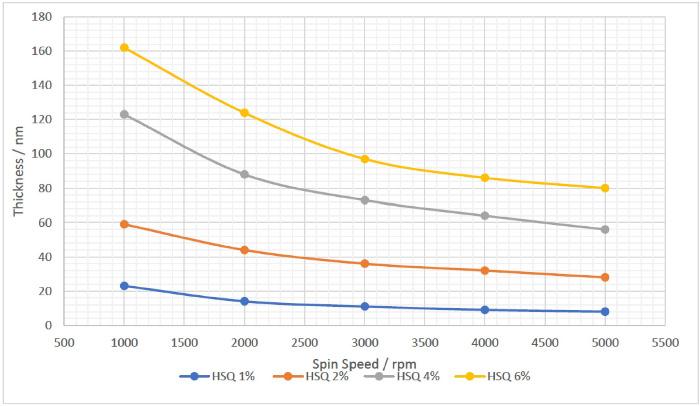

▶ 스핀 커브



MIBK 용매에 용해된 HSQ 용액의 스핀 커브는 스핀 속도에 따른 막 두께를 보여줍니다. 아래 이미지는 대략적인 데이터를 제공하며, 실제 결과는 장비 및 환경에 따라 다를 수 있습니다.


HSQ 스핀 커브
HSQ 스핀 커브
HSQ 스핀 커브

▶ 응용 사례

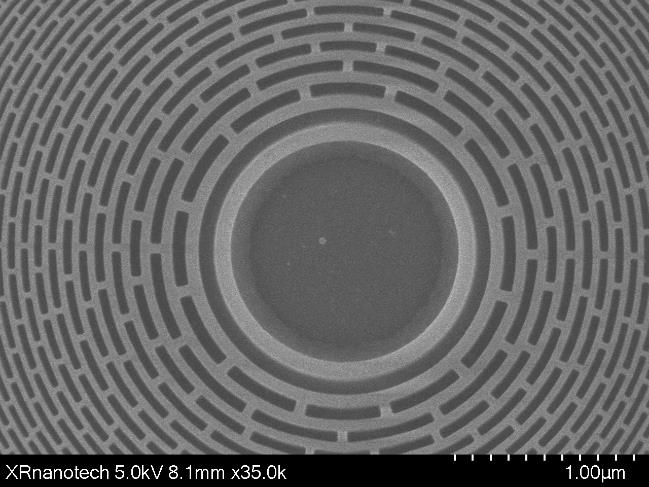

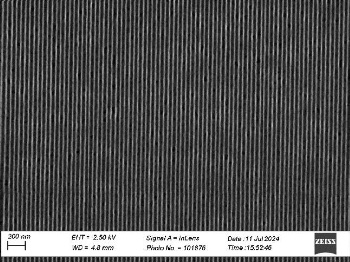

Paul Scherrer Institut - Dr. Kevin Hofhuis (2% 용액)                                  XRnanotech - Dr. Damien Eschimese (20% 용액)

Paul Scherrer Institut 응용 사례              XRnanotech 응용 사례

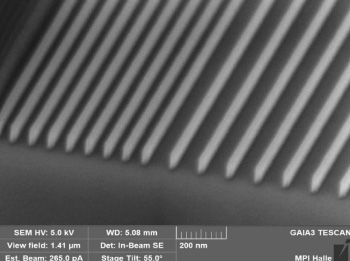

Max Planck Institute - Halle - Dr. Jiho Yoon (6% 용액)

Max Planck Institute 응용 사례


▶ 저장 및 제거



유통기한: 분말: 건조, 어두운 조건에서 1년. 용액: 5°C 이하 3개월.

제거: 노광된 HSQ(이산화규소로 변환)는 HF 또는 BOE로 제거.

Products Guide
Tone
Product (link)
Film Thickness (nm)
Feature
Adhesion PromoterSurPass seriesNAApply resist: Novolac, DNQ, PMMA, HSQ, PMGI, SU-8, SML, PI, ...
Negative ebeam resistHSQ series8 – 1,650Dilution: 1 - 45%.
Supply: Powder, Solution.
H-SiQ series25 – 850Dilution: 2 - 20%.
Supply: Powder, Solution.
AR-N 7520 New series100 – 800Best resolution: 28 nm.
e-beam, DUV, i-line.
Positive ebeam resistHARP PMMA series50  – 3,700m/W: 950K, 495K.
Dilution: 2 - 11 %.
HARP-C Copolymer series150  – 1,100MMA/MAA Copolyer.
  Dilution: 6 - 12 %.
PMMA series40  – 7,000m/W: 950K, 495K, 350K, 120K, 35K.
  Dilution: 1 - 18 %.
Copolymer series100  – 1,100Copolymer.
  Dilution: 1 - 13 %.
SML series50  – 4,800High resolution: 5 nm. Aspect ratio: >50:1.
  Slow etch rate.
Conductive layerDisCharge H2O series25 – 170Apply resist: PMMA, HSQ, mr-PosEBR, AR-P 6200, ZEP, SML.
Protective Surface CoatingPSC-10032.4 – 5.3Protective Surface Coating
PSC-IB DPM 101010 (@ 2000 RPM)Protective Surface Coating
* Double coating.
